给排水管道流速常用值参考,广东海诚管道为您整理速收藏!
1. 生活给水管道流速:摘自《建筑给排水设计规范》 GB 50015-2003

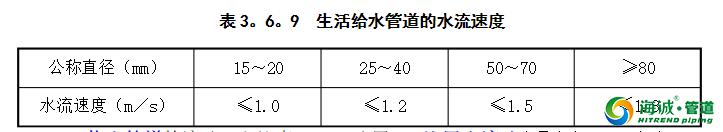

3.6.9 生活给水管道 的水流速度,宜按表 3.6.9 采用。。

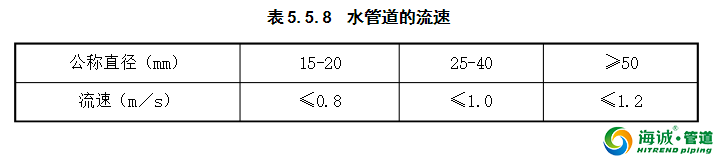

5.5.8 热水管道 的流速 ,宜按表 5.5.8 选用。 ( 饮用水流速 也是参考 5.5.8 规定。)

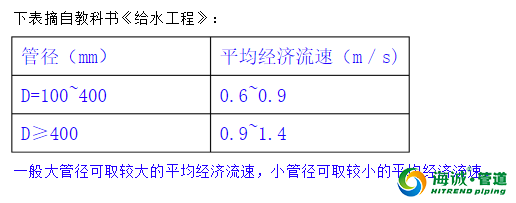

以下摘自教科书《建筑给水排水工程》, 考虑到经济流速因素,设计时给水管道流速应控制在正常范围内:
生活或生产给水管道,不宜大于 2.0m /s ,当防噪声要求,且管径不大于 25mm 时,流速可采用 0.8~1.0m /s ;
消火栓系统,消防给水管道,不宜大于 2.5 m /s ;
自动喷水灭火系统给水管道,不宜大于 5.0m /s ,但其配水只管在个别情况下,可控制在 10 m /s 以内。
2. 室外消防给水管流速 :摘自《 石油化工企业设计防火规范 》 GB 50160—92
第 7.3.14 条 工艺装置区或罐区的消防给水干管的管径,应经计算确定,但不宜小于 200mm 。独立的 消防给水管 道的 流速 , 不宜大于 5 m /s 。
3. 自动喷水灭火系统给水管流速:
摘自 《 自动喷水灭火系统设计规范 》 GB GB 50084—2001
9. 2 管道水力计算
9. 2. 1 管道内的水流速度宜采用经济流速,必要时可超过 5 m /s ,但不应大于 10 m /s 。
9. 2. 1 条文说明: 采用经济流速是给水系统设计的基础要素,本条在原规范第 7 . 1 . 3 条基础上调整为宜采用经济流速,必要时可采用较高流速的规定。采用较高的管道流速,不利 于均衡系统管道的水力特性并加大能耗;为降低管道摩阻而放大管径、采用低流速的后果,将导致管道重量的增加,使设计的经济性能降低。
原规范中关于“管道内水流速度可以超过 5m /s ,但不应大于 10m /s ”的规定.是参考下述资料提出的:
我国《给排水设计手册》 ( 第三册 ) 建议,管内水的平均流速,钢管允许不大于 5m /s ;铸铁管为 3m /s 。
4. 给水水泵房:
1. 消防水池补给水管流速:摘自《建筑设计防火规范》 GB 50016-2006 第 8.6.2 条第 2 点:
2 补水量应经计算确定,且补水管的设计流速不宜大于 2.5 m /s ;
2. 给水泵进出水管流速:摘自《室外给水规范 GB 50013-2006 》:
6.3.1 水泵吸管及出水管的流速,宜采用下列数值;
1 吸水管
直径小于 250mm 时,为 1.0 ~ 1.2 m /s ;
直径在 250 ~ 1000mm 时,为 1.2 ~ 1.6 m /s ;
直径大于 1000mm 时,为 1.5 ~ 2.0 m /s 。
2 出水管:
直径小于 250mm 时,为 1.5 ~ 2.0 m /s 。
直径在 250 ~ 1000mm 时,为 2.0 ~ 2.5 m /s ;
直径大于 1000mm 时,为 2.0 ~ 3.0 m /s 。
5. 排水水泵房:
排水泵 进出水管流速:摘自《 室外排水设计规范 》 GB 50014 - 2006
5.4.4 水泵吸水管设计流速宜为 0.7 ~ 1.5m /s 。出水管流速宜为 0.8 ~ 2.5m /s 。
6. 排水管流速 : 摘自 《 室外排水设计规范 》 GB 50014 - 2006
(采用重力自流时)
4.2.5 排水管道的最大设计流速,宜符合下列规定:
1 金属管道为 10.0 m /s 。
2 非金属管道为 5.0 m /s 。
(采用压力流时)
4.2.9 排水管道采用压力流时,压力管道的设计流速宜采用 0.7 ~ 2.0 m /s 。
4.2.7 排水管渠的 最小设计流速 ,应符合下列规定:
1 污水管道在设计充满度下为 0.6m /s 。
2 雨水管道和合流管道在满流时为 0.75m /s 。
3 明渠为 0.4m /s 。
7. 排水明渠 流速 : 摘自 《 室外排水设计规范 》 GB 50014 - 2006 。
4.2.6 排水明渠的最大设计流速,应符合下列规定:
1 当水流深度为 0.4 ~ 1.Om 时,宜按表 4.2.6 的规定取值。
2 当水流深度在 0.4 ~ 1.Om 范围以外时,表 4.2.6 所列最大设计流速宜乘以下列系数:
h < O.4m 0.85 ;
1.O < h < 2.Om 1.25 ;
h ≥ 2.Om 1.40 。
注: h 为水流深度。
