市政老旧管道更新HPDE管材更换方法及动画演示

          随着城市化快速发展,原有的管道直径有时就会显得太小,不能再满足日常需要;另外,老旧管道也会破损老化不能再使用,而新管道往往没有新的位置可铺设,这两种情况都需要管道更新。

常用的管道更新是指以待更新的旧管道为导向,在将其破碎的同时,将新管拉人或顶入的管道更新技术。这种方法可用相同或稍大直径的新管更换旧管。根据破碎旧管的方式不同,常见的有破管外挤和破管顶进两种方法。
市政老旧管道更新HPDE管材更换方法及动画演示


市政老旧管道更新HPDE管材更换方法及动画演示

1.破管外挤

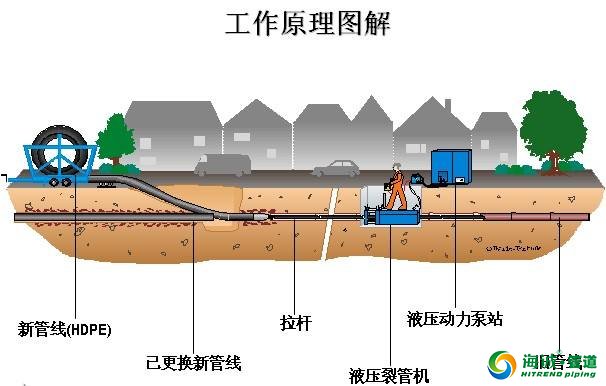

破管外挤也称爆管法或胀管法,是使用爆管工具将旧管破碎,并将其碎片挤到周围的土层,同时将新管或套管拉入,完成管道更换的方法。爆管法的优点是破除旧管和完成新管一次完成,施工速度快,对地表的干扰少;可以利用原有检查井。其缺点是不适合弯管的更换;在旧管线埋深较浅或在不可压密的地层中会引起地面隆起;可能引起相邻管线的损坏;分支管的连接需开挖进行。按照爆管工具的不同,又可将爆管分为气动爆管、液动爆管、切割爆管等三种。

气动或液动爆管法一般适用于管径小于1200mm、由脆性材料制成的管,如陶土管、混凝土管、铸铁管等,新管可以是聚乙烯(PE)管、聚丙烯(PP)管、陶土管和玻璃钢管等。新管的直径可以与旧管的直径相同或更大,视地层条件的不同,最大可比旧管大50%。

切割爆管法主要用于更新钢管。这种爆管工具由爆管头和扩张器组成,爆管头上有若干盘片,由它在旧管内划痕,随后扩张器上的刀片将旧管切开,同时将切开后的旧管撑开,以便将新管拉入。切割爆管法适用于管径50~150mm、长度在150m以内的钢管,新管多用PE管。

2.破管顶进

如果管道处于较坚硬的土层,旧管破碎后外挤存在困难。此时可以考虑使用破管顶进法。该法是使用经改进的微型隧道施工设备或其他的水平钻机,以旧管为导向,将旧管连同周围的土层一起切削破碎,形成直径相同或更大直径的孔,同时将新管顶入,完成管线的更新,破碎后的旧管碎片和土由螺旋钻杆排出。

破管顶进法主要用于直径100~900mm、长度在200m以内、埋深较大(一般大于4m)的陶土管、混凝土管或钢筋混凝土管,新管为球墨铸铁管、玻璃钢管、混凝土管或陶土管。该法的优点是对地表和土层无干扰;可在复杂的土层中施工,尤其是含水层;能够更换管线的走向和坡度已偏离的管道;基本不受地质条件限制。其缺点是需开挖两个工作井,地表需有足够大的工作空间。

国外动画演示
