1、基础

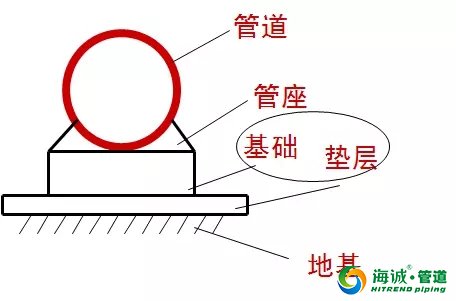

包括:地基、基础、管座

看懂市政管道工程施工图图识之管道构造

看懂市政管道工程施工图图识之管道构造

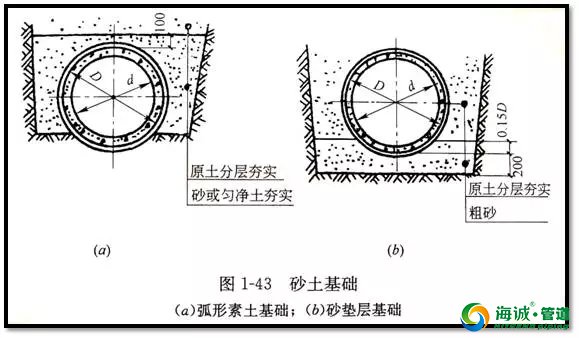

①砂土基础

弧形素土基础、砂垫层基础

适用于土壤条件非常好、无地下水的地区,管道直径小于600mm,管顶覆土厚度在0.7-2.0m之间的管道,不在车行道下的次要管道及临时性管道。

看懂市政管道工程施工图图识之管道构造

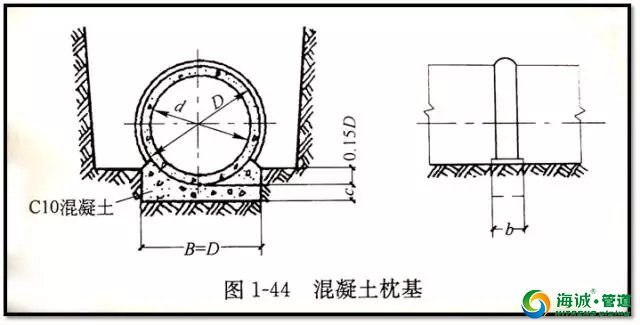

②混凝土枕基

在管道接口下设混凝土垫块

适用于土壤条件较好、无地下水的地区,给排水支管。

看懂市政管道工程施工图图识之管道构造

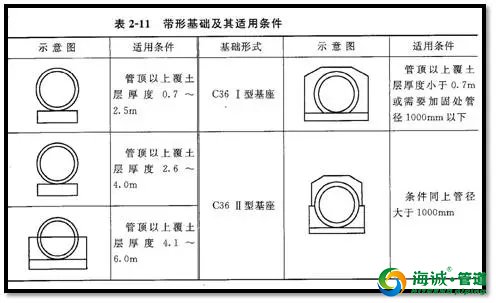

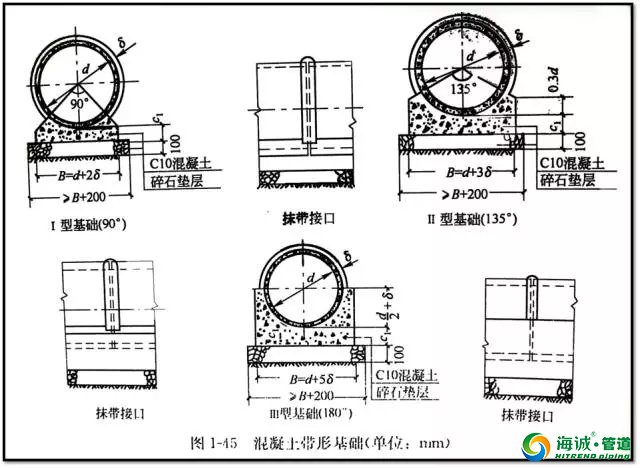

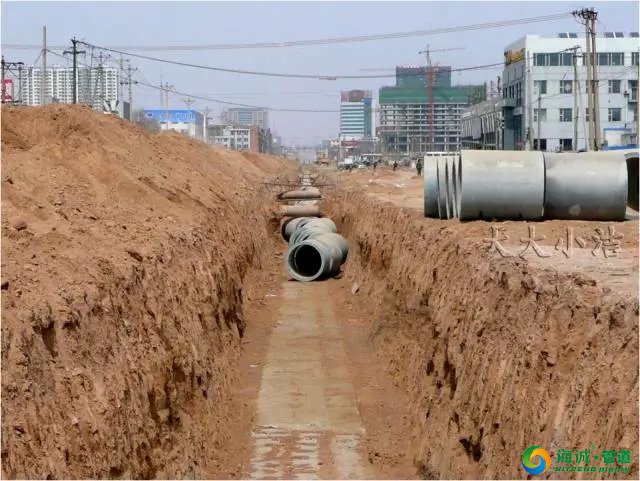

③混凝土带形基础

沿管道全长铺设带状水泥混凝土  n适用于各种土质,特别是土壤条件差、震区、重要管道等。

按管座的形式,分为90度、135度、180度、360度四种管座基础,根据管道埋置深度选择。

看懂市政管道工程施工图图识之管道构造

看懂市政管道工程施工图图识之管道构造

看懂市政管道工程施工图图识之管道构造

看懂市政管道工程施工图图识之管道构造

2.排水管道附属构筑物

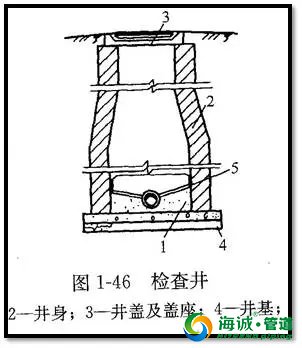

(1)检查井  n功能:便于对管道衔接以及定期检查和疏通。

位置:管道交汇、转弯、尺寸或坡度改变处、跌水、相隔一定距离的直线段上。

构造:由井底、井身、井盖组成。

看懂市政管道工程施工图图识之管道构造

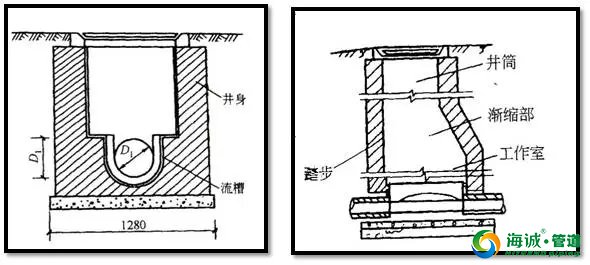

井底

一般采用低标号混凝土、基础采用碎、卵石或混凝土;

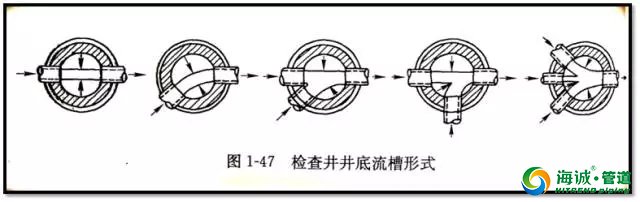

宜设流槽,并使流槽底具有一定坡度,以降低水流阻力,防止淤积;

流槽两侧至井壁间应有不小于20cm的宽度,以便于养护人员下井时立足,即沟肩。

看懂市政管道工程施工图图识之管道构造

井身

以砖、石砌筑,也可以钢筋混凝土现浇。

不需要下井的浅检查井,井身为直壁圆筒形;需要下井的其井身在构造上分为井室、渐缩部、井筒三个部分。

井室直径不小于1m,井筒直径不小于0.7m。井室与井筒间以渐缩部连接。也可在井室上加钢筋混凝土盖板,在盖板上砌筑井筒。

看懂市政管道工程施工图图识之管道构造

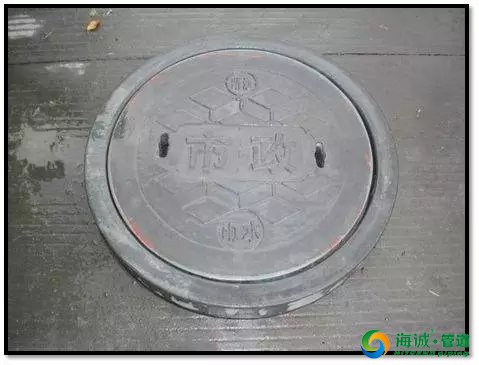

井盖

由井盖和盖座组成,常用采用铸铁、钢筋混凝土等。

为防止雨水流入,盖顶应略高于地面。

看懂市政管道工程施工图图识之管道构造

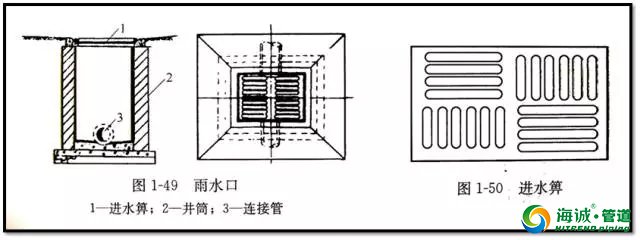

(2)雨水口

功能:收集地表径流的雨水,将其引入雨水管道。

位置:道路交叉口、直线上一定距离(25-50m)处、路缘石低洼地。

构造:由基础、井箅、井筒、连接管组成。

看懂市政管道工程施工图图识之管道构造

4.给水管道附属构筑物

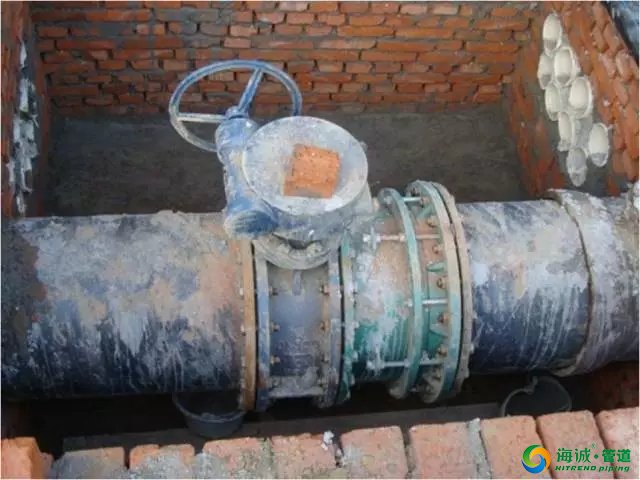

(1)阀门井

功能:安装各种给水管道附件,方便操作和养护。

(2)泄水阀井

功能:排除泄水阀所排放 水,由湿井与阀门井相连组成。

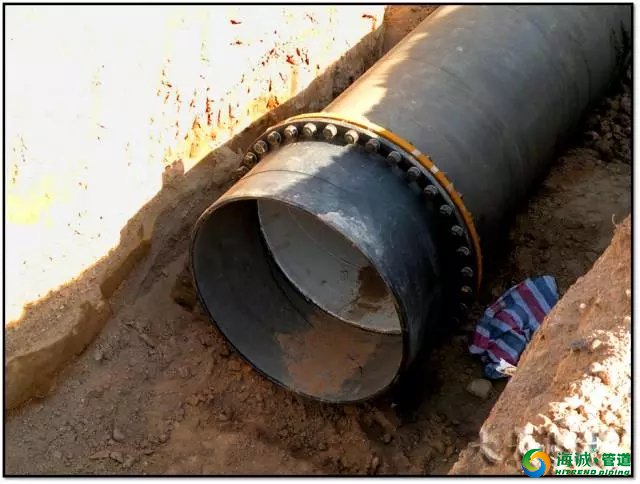

(3)支墩

功能:防止管道的承插接口因承受过大的水流推力,而导致接口脱落。  位置:弯管、三通、变径等位置

看懂市政管道工程施工图图识之管道构造
