玻璃钢管也称玻璃纤维缠绕夹砂管(RPM管)。主要以玻璃纤维及其制品为增强材料,以高分子成分的不饱和聚脂树脂、环氧树脂等为基体材料,以石英砂及碳酸钙等无机非金属颗粒材料为填料作为主要原料。管的标准有效长度为6m和12m,其制作方法有定长缠绕工艺、离心浇铸工艺以及连续缠绕工艺三种。可根据产品的工艺方法、压力等级PN和刚度等级SN进行分级分类。

玻璃钢管 - 简介
PE电缆管——玻璃钢电缆管详解
 以玻璃纤维或其制品作增强材料的增强塑料,称谓为玻璃纤维增强塑料,或称谓玻璃钢。由于所使用的树脂品种不同,因此有聚酯玻璃钢、环氧玻璃钢、酚醛玻璃钢之称。玻璃具有硬而易碎,具有很好的透明性以及耐高温、耐腐蚀等性能;同时钢铁很硬并且不易碎,也具有耐高温的特点。
于是人们开始想,如果能制造一种既具有玻璃的硬度、耐高温、抗腐蚀的性质,又具有钢铁一样坚硬不碎的特点,那这种材料一定会大有用途。人们经过研究试验,终于制出了这样一种复合材料。它,就是能与钢铁比肩而立的玻璃钢管。
玻璃钢管以其独具的强耐腐蚀性能、内表面光滑、输送能耗低、使用寿命长(在50年以上)、运输安装方便、不需维修及综合造价低等诸多优势在石油电力、化工、造纸、城市给排水、工厂污水处理、海水淡化、煤气输送等行业取得了广泛的应用。
随着中国城市化进程加快,面对人口、资源和环境的平衡与保护,各级政府在逐年加大对城市基础设施的投入,结合先进科学技术需要,管材、管件的品种和规格不断丰富,产量不断增加,质量不断提高,尤其是塑料管发展更快,成为当今投资热点。玻璃钢管就为其中之一。
玻璃钢管 - 等级
其中刚度等级SN=EI/D3,通常以N/m2作单位。EI为沿管轴方向单位长度内管壁环向弯曲刚度,D为管道平均直径。压力等级PN有0.1、0.6、1.0、1.6、2.0、2.5Mpa;刚度级SN有1250、2500、5000、10000N/ m2。
玻璃钢管 - 主要特点
 1、耐腐蚀性能好。由于玻璃钢的主要原材料选用高分子成分的不饱和聚脂树脂和玻璃纤维组成,能有效抵抗、碱、盐等介质的腐蚀和未经处理的生活污水、腐蚀性土壤、化工废水以及众多化学液体的侵蚀,在一般情况下,能够长期保持管道的安全运行。
2、抗老化性能和耐热性能好。玻璃钢管可在-40℃~70℃温度范围内长期使用,采用特殊配方的耐高温树脂还可在200℃以上温度正常工作。长期用于露天使用的管道,其外表面添加有紫外线吸收剂,来消除紫外线对管道的辐射,延缓玻璃钢管道的老化。
3、抗冻性能好。在零下20℃以下,管内结冰后不会发生冻裂。
4、重量轻、强度高、运输方便。玻璃钢管不但重量轻、强度高、可塑性强、运输与安装方便,还容易安装各种分支管,且安装技术简单。
5、水力条件好。内壁光滑、输送能力强,不结垢、不生锈、水阻小。
 6、可设计性好。玻璃钢管可根据用户的各种特定要求,诸如不同的流量,不同的压力,不同的埋深和载荷情况,设计制造成不同压力等级和刚度等级的管道。
 7、维护成本低。玻璃钢管由于上述的耐腐,耐磨和抗冻和抗污等性能,因此工程不需要进行防锈,防污,绝缘,保温等措施和检修。对地埋管无需作阴极保护,可节约工程维护费用达70%以上。
8、耐磨性好。把含有大量泥浆,沙石的水,装入管子中进行旋转磨损影响对比试验。经300万次旋转后,检测管内壁的磨损深度如下:用焦油和瓷釉涂层的钢管为0.53mm,用环氧树脂和焦油涂层的钢管为0.52mm,经表面硬化处理的钢管为玻璃钢管为0.21mm。由此玻璃钢耐磨性能好。
 9、电热绝缘性好。玻璃钢是非导体,管道的电绝缘性特优,绝缘电阻在1012-1015Ω.cm,最适应使用于输电,电信线路密集区和多雷区玻璃钢的传热系数很小,只有0.23,是钢的千分之五,管道的保温性能优异。
10、摩擦阻力小输送能力高。玻璃钢管内壁非常光滑,糙率和摩阻力很小。糙率系数为0.0084,而混凝土管的n值为0.014,铸铁管为0。013,因此,玻璃钢管能显著减少沿程的流体压力损失,提高输送能力。因此,可带来显著的经济效益:在输送能力相同时,工程可选用内径较小的玻璃钢管道,从而降低一次性的工程投入;采用同等内径的管道,玻璃钢管道可比其他材质管道减少压头损失,节省泵送费用。此外,玻璃钢管道可缩短泵送时间,减少长期运行费用。
玻璃钢管 - 生产工艺
 玻璃钢管生产工艺主要有三种类型:往复式纤维缠绕工艺、连续式纤维缠绕工艺以及离心浇注工艺。
往复式纤维缠绕工艺(属于定长法):在这种工艺方法中,浸胶槽随转动的芯模作往复运动,长纤维玻璃丝以一定的斜角相对于芯模轴辅放,辅角(即缠绕角)受浸胶槽的移动速度和芯模转速之比控制,浸胶槽的平移运动由计算机化的机-电控制。缠绕层数逐渐增加,达到设计的壁厚为止。缠绕完成后,使制品中的树脂基本固化。固化后,从玻璃钢管中脱出芯模。
连续式纤维缠绕工艺(属于连续法) :该工艺是管子在运动中通过一个供给树脂预浸无捻粗纱,短切玻璃钢纤维和树脂砂混合物的供料站,管子是在芯模连续不断的前进中制成的。
离心浇注工艺(属于定长法) :在此工艺中,用切断的玻璃纤维增强材料和,喂入固定在轴承上的钢制模具中,在钢模一端注入加催化剂的不饱和树脂,使其浸渍增强材料,在离心力作用下,树脂置换出纤维及填料中的空气,从而制造出无孔隙的致密复合材料,由于离心力的作用管内壁形成一个平滑、光洁的富有树脂的内表面层,管材在较高温度下固化。用这种方法制造的管又称玻璃钢夹砂管。
目前世界上采用往复式纤维缠绕工艺制管的厂家比其它两种生产工艺生产厂家多的多,原因之一是往复式纤维缠绕工艺制造的玻璃钢管具有更广泛的用途,适用性比较好。

玻璃钢管 - 技术要求
 1、树脂
所用不饱和聚脂树脂应符合GB/T 8237的规定。
所用环氧树脂应符合GB/T 13657的规定。
用作引水管及饮用水管的树脂卫生标准必须符合GB 13115的规定。
2、增强材料
所用无碱无捻玻璃纤维纱应符合GB/T 277的规定。
所用中碱无捻玻璃纤维纱应符合GB/T 278的规定。
3、填料
SiO2含量大于95%,含湿量应小于0.2%。
CaCO3含量大于98%,含湿量应小于0.2%。
4、外观质量
管的内表面应光滑平整,无龟裂、分层、针孔、杂质、贫胶区及气泡,管端面应平齐、无毛刺。管外表面无明显缺陷。
5、尺寸
直径偏差:外径系列应符合表1中规定,内径系列应符合表2中规定。
长度偏差:±0.005L(L为管的有效长度)。
壁厚:最小厚度应不小于经规定程序批准的图样和技术文件规定的标称厚度的87.5%,平均厚度应不低于标称厚度。

管端面垂直度:符合表3中规定。
6、内衬层:内表面厚度不小于0.5mm,内表面和次内层厚度应不小于1.2mm。

7、玻璃钢管运输、贮存
(1)、起吊和运输
玻璃钢管起吊宜用柔性绳索,若用铁链或钢索起吊,必须在吊索与管道棱角处填橡胶或其它柔性物。起吊时应轻起轻放,必须采用双点起吊,严禁单点起吊。运输时应固定牢靠,采用卧式堆放,严禁抛掷与剧烈撞击。

(2)、贮存
产品应按类型、规格、等级分类堆放,远离热源,且不宜长期露天存放。堆放层数参见表4。堆放时层与层之间用垫木隔开。
8、安装基本要求
RPM管道可以采用对接胶合连接、承插胶合连接、承插内外胶合连接、橡胶圈承插连接、法栏连接等形式。最常用的是橡胶圈承插连接和胶合连接。不论何种连接形式,在安装时应考虑温度变化引起的热膨胀和热应力。
管道沟槽底部的开挖宽度应满足下管、回填、夯实及安装操作的要求,一般为管径加两倍工作面宽度和支挡厚度,但管沟底的宽度不应小于600mm。管沟工作面宽度符合表5中规定。管沟的底面要求平整而连续,不得有大于40mm的圆石或大于25mm尖角形碎石直接与管外壁接触。
 除特殊地质与地形条件,玻璃钢管敷设要求按国家或行业现行有关管道辐射规范或规程执行。沟槽是否采取支撑措施应根据沟槽的土质、地下水位、开槽断面、外荷载条件等因素由施工组织设计确定。支撑材料可选用钢材、木材或钢材木材混合用使。
管道回填前要检查管道的外观有无损伤及连接有无脱落等质量问题,管沟至管顶以上500mm范围内,回填土不得含有有机材料、冻土以及大于50mm的砖、石等硬物,回填夯实密度不得小于设计要求的密度。
玻璃钢管 - 连接方法

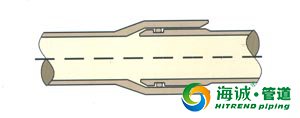

PE电缆管——玻璃钢电缆管详解  1、单密封圈承接连接
适应于中、低压地下埋设管线

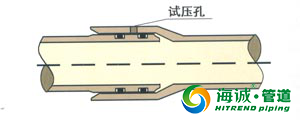

PE电缆管——玻璃钢电缆管详解  2、双密封圈承插连接
适应于高压地下埋设管线,
可进行单接口试压

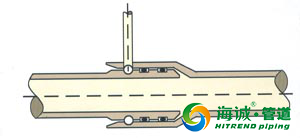

PE电缆管——玻璃钢电缆管详解  3、承插粘接
适应于高压及复杂荷载的大口径管线

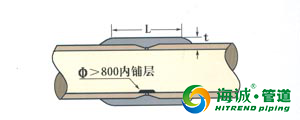

PE电缆管——玻璃钢电缆管详解  4、对接
适应于高中、低压管线及管件连接,
L和t取决于条件。
PE电缆管——玻璃钢电缆管详解  5、承插"○"密封连接尼龙棒"○"键锁口
主要用于轴向拉力大的管道,如深井管

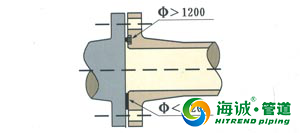

PE电缆管——玻璃钢电缆管详解  6、法兰连接
适应于中、低压管件、管线及设备连接,
可与HG、JB、GB、ASTM、DIN、NF、JIS
等标准相适应。




玻璃钢管常用的连接方式有四种:对接式连接、承插式胶接、法兰连接和承插式密封圈连接。
 密封圈连接分单O型圈连接、双O型圈连接。前两种方法多用于管道与管道之间的固定连接,法兰连接用于经常拆卸的部位,而密封圈连接则多用于地下管道之间的连接对接式连接接法适于大口径管弯曲部位的连接及现场补修;承插胶接法适于定长管的连接(但有耐腐蚀层管不能用);管道与泵连接,由于会产生振动,应用柔性接头以减少管道及管件部位的变形。玻璃钢夹砂管道多采用双O型密封圈连接形式,在管道承口处两道密封圈之间预留试压孔,在管道安装的时候,做到安装一根,试压一根,确保接头无渗漏
